Дренажные насосы Tsurumi Pump LH-W
Насосы с большим напором - Компактная конструкция. Высокая сопротивляемость давлению воды (30м H2O). Верхний слив с центральным фланцем, эффективное охлаждение перекачиваемой водой.
Выходн. патрубок : 50 • 80
Мощность двигателя, кВт : 3,0 - 22,0
Полюса : 2
Рабочее колесо : Вихревое
Защита двигателя (встроен.)
Организация потока : Выпуск через верх
Кривые рабочих характеристик
Спецификации
| Модель | Цвет и код кривой | Отверстие, мм | Мощность двигателя, кВт | Номинальная сила тока, А | Максимальный напор, м | Максимальная производит-ть, л/мин | Сухой вес, кг, без кабеля | Макс. диаметр для твердых частиц, мм | Максимальная глубина воды, м | Длина кабеля, м |
|---|---|---|---|---|---|---|---|---|---|---|
| LH23.0W |
1
|
2" AG | 3,0 | 6,5 | 39,0 | 600 | 46,0 | 6 | 25 | 20 |
| LH33.0 |
2
|
3" AG | 3,0 | 6,5 | 18,0 | 1000 | 42,0 | 6 | 25 | 20 |
| LH25.5W |
3
|
2" AG | 5,5 | 11,0 | 65,0 | 490 | 80,0 | 6 | 30 | 20 |
| LH311W |
4
|
3" AG | 11,0 | 22,0 | 81,0 | 700 | 130,0 | 8,5 | 30 | 20 |
| LH322W |
5
|
3" | 22,0 | 39,0 | 102,0 | 940 | 304,0 | 8,5 | 30 | 20 |
Материал
| ø Выходн. отверстие, мм | 50, 80 | |||
|---|---|---|---|---|
| Перекач. жидкость | Температура | 0-40°C | ||
| Тип жидкости | Ключевая вода, Дождевая вода, Подземная вода, Вода содержащая песок | |||
| Насос | Части | Рабочее колесо | Крыльчатка закрытого типа | |
| Уплотнение вала | Двойное механическое уплотнение | |||
| Подшипники | Шарик. подшип. с защ. шайбой | |||
| Материал | Рабочее колесо | Отливка из хромистого чугуна | ||
| Уплотнение вала | Карбид кремния в масляной ванне | |||
| Корпус | Литье из серого чугуна EN-GJL-200, Отливка из вязкого чугуна EN-GJS-450-10 | |||
| Двигатель | Тип, полюса | Индукционный двигатель, 2-х полярн. | ||
| Защита двигателя (встроен.) | Круглый термовыключатель | |||
| Фаза/Напряжение | 3-фазный / 400В / 50Гц / прямой пуск | |||
| Изоляция | Изоляция класса F, Изоляция класса B | |||
| Смазка | Турбинное масло (ISO VG32) | |||
| Материал | Корпус | Литье из серого чугуна EN-GJL-200 | ||
| Вал | Нерж. стальEN-X30Cr13 | |||
| Кабель | Резина, H07RN-F | |||
| Выходн. патрубок | Фланец с резьбой, Фланец JIS 20K | |||

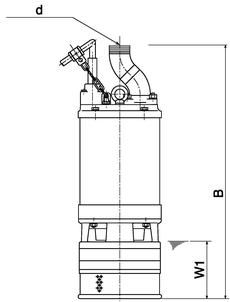

Габариты (в мм.)
-
- LH23.0W
- LH33.0
- LH25.5W
- LH311W
- LH322W
W1: непрерывный уровень проточной воды
| Модель | d | B | D | W1 |
|---|---|---|---|---|
| LH23.0W | 50 | 591 | 185 | 150 |
| LH33.0 | 80 | 591 | 185 | 150 |
| LH25.5W | 50 | 750 | 240 | 170 |
| LH311W | 80 | 1030 | 270 | 200 |
| LH322W | 80 | 1234 | 330 | 300 |
В случае использования в условиях сильных перегрузок и коррозии, определенные компоненты будут подвержены более сильному износу. В связи с этим, пожалуйста загляните на наш сайт www.tsurumi.eu/english/applications.htm.
