Турбовоздуходувка Turbowin Серии WL

Турбовоздуходувка Turbowin Серии WL

Инновации в сфере развития турбовоздуходувок за гранью вашего воображения.

Высокоскоростные двигатели на постоянных магнитах

Аэродинамические подшипники

100% безмасляная технология

Регулировка потока посредством изменения скорости (инвертор)

Низкий уровень шума и практически отсутствие вибрации

Объектно-ориентированная структура продукта (удобное использование, установка и обслуживание)

Энергосбережение более 30%

Продолжительный срок службы

ПРЕДНАЗНАЧЕНИЕ ТУРБОВОЗДУХОДУВКИ

Очистка сточных вод Флотация Аэрация в аэротенках и песколовках, очистка фильтров, флотация и т.д.
Пневмотранспорт сухого продукта Транспортировка сырья в виде порошка
Процесс производства цемента Транспортировка цемента/известняка/угольного порошка, сжигание газа/пыли, процесс термической обработки
Тепловые электростанции Очистка от угольной пыли/летучей золы, топливного газа, сероочистка(окисление)
Процесс очистки воды Озоновая и воздушная фильтрация
Производство пищи и медакаментов Транспортировка/производство сыпучих продуктов, пищи и напитков, лекарственных трав и т.д.
Химическая и нефтехимическая промышленность Транспортировка, обработка и сжатие газа
Добыча и обработка металлов Доменные печи, транспортировка, обработка окислением, отстой, сушка, фильтрация черного/цветных металлов, очистка сточных вод литейного завода

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Простая конструкция и инновационные технологии
1
СИСТЕМА ОХЛАЖДЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ
Серия Turbowin WL имеет запатентованную систему воздушного охлаждения, которая не требует дополнительного оборудования для охлаждения двигателя и преобразователя частоты. Воздух проходящий через преобразователь частоты объединяется с охлаждающим воздухом от двигателя, который затем полностью выходит наружу. Такая конструкция обеспечивает более эффективную работу в сравнении со стандартной системой охлаждения. Также мы предоставляем клиентам широкий выбор преобразователей от мировых производителей.
2
ФИЛЬТРАЦИЯ ВХОДЯЩЕГО ВОЗДУХА
Входящий воздух проходит через нетканый фильтр грубой очистки и основной воздушный фильтр, что обеспечивает высокое качество очистки воздуха от загрязняющих веществ. К тому же легкая замена фильтров позволяет сократить время на обслуживание.
3
ВОДОНЕПРОНИЦАЕМАЯ ЗАЩИТА
Запатентованный влагозащищенный корпус позволяет использовать воздуходувку как внутри помещений, так и снаружи. Данная защита корпуса позволит обойтись без дополнительных затрат на строительство отдельного помещения.
4
ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН (BOV)
Предохранительный клапан защищает воздуходувку от помпажа при эксплуатации и в аварийных ситуациях. Наш запатентованный предохранительный клапан обладает уникальной конструкцией и работает за счет внутреннего перепада давления без подачи внешнего сжатого воздуха.
5
ФИКСАТОР ДЛЯ ЗАЩИТЫ РОТОРА
Все воздуходувки Turbowin поставляются с нашим запатентованным фиксатором ротора. Фиксаторы сводят к минимуму любые повреждения во время транспортировки и монтажа оборудования.
6
ПАНЕЛЬ УПРАВЛЕНИЯ (КОНТРОЛЛЕР 4.0)
Турбовоздуходувки комплектуются контроллерами ведущих мировых производителей (RS Automation, Allen Bredley, SIEMENS, LG). Также в зависимости от требований заказчика мы предлагаем систему MICOM. Панель управления можно подключить удаленно к системе SCADA с помощью: Modbus TCP/IP, Modbus (RS232), Profibus, Ethernet.
7
ПОЛЬЗОВАТЕЛЬСКИЙ ИНТЕРФЕЙС (LCD дисплей)
Оборудование Turbowin имеет 7 или 10 дюймовый сенсорный экран, для того чтобы пользователи могли с легкостью и точностью задавать необходимые параметры. Дублирующие физические кнопки: ПУСК, НАГРУЗКА, СТОП, ЭКСТРЕННАЯ ОСТАНОВКА, делают управление еще более удобным и помогают избежать экстренных ситуаций.
Основа совершенства
ДВОЙНАЯ СИСТЕМА ОХЛАЖДЕНИЯ

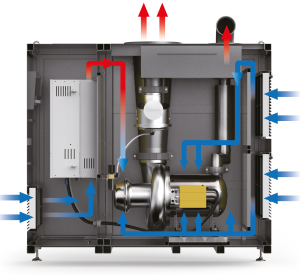

На изображении показан путь охлаждения двигателя с одним рабочим колесом
Запатентованная двухступенчатая система охлаждения снижает температуру двигателя более чем на 10 градусов по сравнению со стандартными системами охлаждения, представленными на рынке. Воздухом охлаждается статор, подшипники и ротор. Нагретый воздух выбрасывается за пределы кожуха воздуходувки.

На изображении показаны основные компоненты мотора с двойным рабочим колесом


1 - Подача воздуха для охлаждения двигателя
2 - Электродвигатель с постоянным магнитом
3 - Рабочее колесо
4 - Аэродинамический подшипник
5 - Датчик измерения объема воздуха в реальном времени
ВЫСОКОЭФФЕКТИВНЫЙ ДВИГАТЕЛЬ С ПОСТОЯННЫМ МАГНИТОМ
Двигатель Turbowin с постоянным магнитом - это высокоэффективный двигатель (КПД 97%), разработанный нашей компанией, который может работать на сверхвысокой скорости в диапазоне от 20,000 до 220,000 об/мин.
ВЫСОКОЭФФЕКТИВНОЕ РАБОЧЕЕ КОЛЕСО
Рабочее колесо Turbowin – это продукт, разработанный и изготовленный нашей компанией, с гарантируемой неизменно высокой эффективностью. Оно изготовлено из высокопрочного алюминиевого сплава (AL7075-T651), с точностью изготовления до 0,001 мм. Наше рабочее колесо с твердым анодированным покрытием обладает отличной коррозионной и химической устойчивостью, и поэтому показывает превосходную производительность в агрессивных средах. Компания Turbowin также поставляет рабочие колеса из нержавеющей стали и титана.
АЭРОДИНАМИЧЕСКИЙ ПОДШИПНИК
На фотографии изображен алюминиевый подшипник прошедший тестирование на 100,000 вкл и выкл мотора
Во время работы нашего безмасляного аэродинамического подшипника не возникает трения, что делает его чрезвычайно долговечным. Подшипники прошли технические испытания на более чем 150,000 включений и выключений мотора.
ИЗМЕРЕНИЕ ПАРАМЕТРОВ В РЕЖИМЕ РЕАЛЬНОГО ВРЕМЕНИ
Система мониторинга и контроля, измеряет давление, температуру и подачу воздуха в режиме реального времени, что позволяет быстро и эффективно осуществлять контроль частотным преобразователем и предохранительным клапаном. Встроенный расходомер измеряет расход воздуха с точностью до ± 0,5% (JIS B 8340).
